Chức năng của bộ thiết bị cửa trượt tự động

1. Hệ thống truyền động của cửa trượt tự động

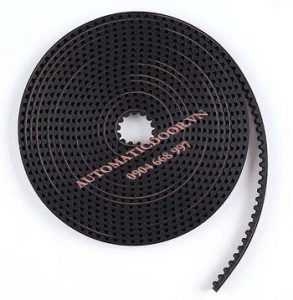

(1) Dây đai truyền động

Để cải thiện hiệu quả cơ học của hệ thống truyền động, cửa trượt tự động di chuyển thông qua một vành đai răng.

Đai truyền động cửa trượt tự động tốc độ thấp có cấu hình răng góc phải, do đó chiều cao cấu hình răng bị hạn chế.

Khi đai bị căng và động cơ cửa tăng tốc, độ cao của đai thay đổi, dẫn đến mòn đai.

Dây curoa cửa trượt tự động là một bộ phận bị mòn và cần được thay thế thường xuyên: nếu không, không chỉ mất điện sẽ tăng lên mà dây đai sẽ bị hỏng.

Dây đai cửa trượt tự động cao cấp châu Âu sử dụng trực tiếp dây đai quạt tản nhiệt xe hơi. Cực kỳ bền, cấu hình răng hiện tại được làm cong, làm tăng chiều cao của cấu hình răng và cải thiện sự phù hợp của dây đai với bánh răng truyền động, do đó làm tăng hiệu quả cơ học.

Mặt dưới của đai được gia cố bằng sợi nylon, giúp giảm biến dạng cao độ và cải thiện tuổi thọ.

Đai truyền động mới nhất là đai nylon được gia cố bằng một loạt dây thép với một lớp vải nylon gắn trên bề mặt răng. Bề mặt răng cong không chỉ khớp với bánh răng mà còn làm giảm khả năng trượt.

Dây gia cố bên trong đai nylon gần như tránh được sự biến dạng của bề mặt, đồng thời cũng tránh được khả năng bị đứt, làm cho đai truyền động trở thành một thành phần không thể phá hủy.

(2) Ròng rọc

Được cố định hai đầu của cánh cửa, một ròng rọc được bắt trực tiếp với động cơ, một ròng rọc nằm đối diện.

Dây curoa được nối từ ròng rọc motor đến ròng rọng cố định.

Ròng rọc xoay quanh một trục cố định.

Khi motor quay, ròng rọc motor di chuyển, làm dây curoa chuyền động và kéo cánh cửa di chuyển.

2. Các thành phần điện trong cửa trượt tự động

(1) Biến áp

Biến áp có thể nói là thành phần điện đơn giản nhất trong cửa trượt tự động. Nhưng cửa tự động cao cấp thêm cầu chì vào đầu ra của máy biến áp.

Bộ điều khiển được bảo vệ khi động cơ bị quá tải, giúp cải thiện sự an toàn của hệ thống.

(2) Động cơ truyền động và bảo vệ quá nhiệt

Động cơ truyền động của cửa trượt tự động cao cấp sử dụng động cơ điều chỉnh tốc độ không chổi than.

Công suất cao và khả năng điều chỉnh cao. Để đảm bảo độ chính xác của tốc độ đóng cửa, động cơ truyền động được trang bị bộ mã hóa tốc độ. Bảo vệ quá nhiệt của động cơ là chìa khóa để kéo dài tuổi thọ của cửa.

(3) Khóa cửa

Chức năng khóa là điều kiện cơ bản để cửa tự động đạt được an toàn và kết nối hệ thống kiểm soát truy cập.

Có hai loại khóa cửa trượt tự động:

Cửa trượt tự động thông thường sử dụng khóa điện từ và thực hiện chức năng khóa bằng cách khóa dây đai có răng.

Cửa trượt tự động hạng nặng sử dụng khóa điện để khóa trực tiếp phần cánh cửa và khóa khi cửa đóng.

Cung cấp cho bộ điều khiển một tín hiệu để cửa sẽ không được kích hoạt nếu cửa bị khóa, để không làm hỏng cửa.

Ngoài kết nối với hệ thống kiểm soát truy cập, bộ điều khiển phải có khả năng phối hợp các hành động mở và mở khóa để đảm bảo hoạt động chính xác.

Cửa tự động tốc độ cao thực sự có thể phát tín hiệu mở khóa 1 / 1O giây trước khi tín hiệu cửa được kích hoạt.

Tính năng này đặc biệt quan trọng đối với cửa mở tự động. Nếu không đạt được mức này, rất dễ gây ra sự cố.

(4) Bộ điều khiển

Bộ điều khiển là trái tim của cửa tự động.

Sự phát triển của bộ điều khiển cửa tự động được đồng bộ hóa với sự phát triển của các mạch tích hợp và tự động hóa công nghiệp hiện đại, và đã trải qua quá trình phát triển từ mạch tương tự sang vi xử lý.

Điều khiển chương trình kỹ thuật số đã làm cho cửa trượt tự động hiện đại trở thành một bước nhảy vọt về chất lượng trong tất cả các khía cạnh của kiểm soát và sử dụng.

Các cuộc thảo luận sau đây về bộ điều khiển chủ yếu dựa trên các chức năng khác nhau của bộ điều khiển mạch tích hợp.

Chức năng cơ bản của hệ thống điều khiển là chương trình học tập của nó.

Do kích thước cửa khác nhau, chiều rộng mở khác nhau và điều kiện vận hành hệ thống khác nhau có ảnh hưởng đến việc sử dụng cửa tự động.

Hệ thống điều khiển cửa tự động cao cấp được thiết kế với chương trình học phải được thực hiện trước khi sử dụng bình thường để phát hiện toàn bộ tình trạng của hệ thống.

Các thông số khác nhau của hệ thống lưu trữ để xác định dữ liệu hoạt động. Không được sử dụng lâu dài, bảo dưỡng và cài đặt, v.v. có thể dẫn đến thay đổi các thông số hệ thống, vì vậy cửa tự động cao cấp sẽ tự động thực hiện chương trình học sau mỗi lần bật nguồn.

Sau khi xác định tham số trạng thái hệ thống, bộ điều khiển phải có thể điều chỉnh các trạng thái vận hành khác nhau của cửa tự động, chẳng hạn như tốc độ mở cửa, tốc độ đóng cửa, giữ đúng giờ, lực đóng và tương tự.
